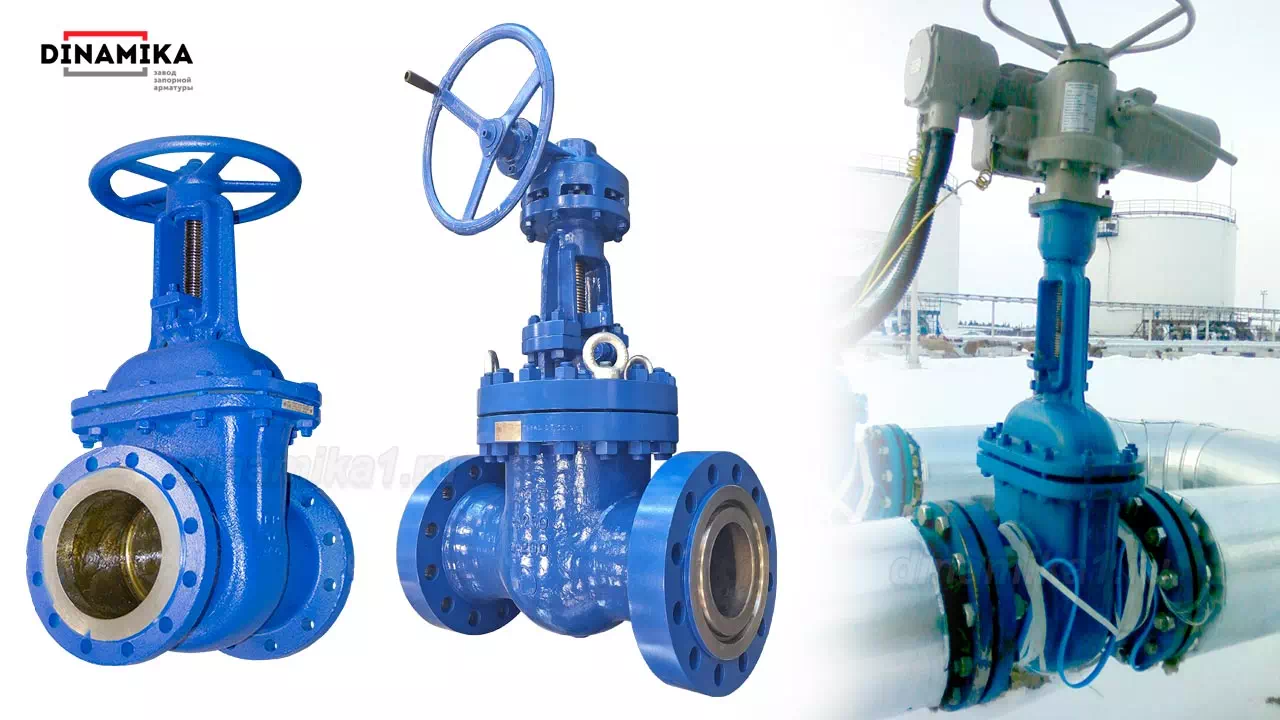

Клиновые задвижки ХЛ исполнения

ХЛ задвижки – трубопроводная арматура из недорогой пластичной хорошо свариваемой стали, с хорошей вязкостью сплава и устойчивостью к пониженным температурам. Необходимость в такой запорной арматуре особо возросла в период освоения северных районов СССР в 1950 – 1970 года, в период становления индустрии добычи углеводородов – нефти и газа. В этот период появились хладостойкие марки стали, основной типичный состав которых: Углерод С ≈ 0,08–0,12%, Марганец Mn ≈ 1,2–1,6%, Кремний Si ≈ 0,2–0,4%, с малым содержанием фосфора и серы. Такие сплавы позволили изготавливать задвижки клиновые из улучшенной углеродистой стали со свойством холодостойкости. Задвижки ХЛ имеют полный проход и низкое гидравлическое сопротивление потоку проводимой среды, поэтому пользуются большим спросом у проектных организаций готовящих нефтегазовую инфраструктуру для стабильной и надёжной эксплуатации в климатических условиях северных областей.  Аббревиатура ХЛ появилась в ГОСТ 15150 принятом в 1969 году, с этого момента задвижки из легированной стали (ЛС) получили общепонятное народное название -  холодные задвижки ЛС.
При регистрации новой конструкции трубопроводной арматуры в Центральном Конструкторском Бюро Арматуростроения (ЦКБА) каждая запорная арматура получает общепромышленное обозначение, не исключение и холодные задвижки, получившие обозначение ЛС в марке (модели), к примеру - расшифровка обозначения 30лс515нж Ду300 Ру40 с КОФ:

1. 30 – класс задвижка клиновая фланцевая;
2. лс – из легированной стали 20ГЛ (литьевой сплав) со свойством ХЛ до -60°С;
3. 5 – исполнение с ручным управлением механическим редуктором;
4. 15 – конструкция трубопроводной арматуры присвоено ЦКБА;
5. нж – нержавеющее исполнение затвора или наплавок седла и клина;
6. Ду300 – условный проход 300 мм;
7. Ру40 – условное давление 40 кг/см² или 4 МПа.

Наше предприятие предлагает 17 видов ХЛ задвижек клиновых уловного прохода 15 -1400 мм, на давление неагрессивных сред, от 16 до 250 кг/см с ручным, редукторным и электроприводным управлением.

Все выше представленные ХЛ задвижки Вы можете заказать от производителя, как из наличия, так и под заказ. Продукция оформляется по счёту, отгружается по заводским оптовой цене с доставкой до транспортной компании в Вашем регионе. Персональный менеджер нашего предприятия проведёт всю сделку индивидуально, контролируя все этапы поставки.

Характеристики задвижек ХЛ

Определяющей характеристикой задвижек ХЛ является исполнение из стали со свойством стойкости к пониженным температурам до -70°С.

• Обозначения ЗКЛ ХЛ, ЗКС ХЛ.
• Тип трубопроводной арматуры – задвижка клиновая с выдвижным шпинделем (обозначение ЦКБА – 30ЛС или 31ЛС).
• Обозначения конструкции по давлению (стандарт ЦКБА): 41нж (Ру16), 64нж (Ру25), 15нж (Ру40), 76нж (Ру63), 45нж (Ру160 - 250).
• Функция на трубопроводе - запорная без регулировки потока.
• Диапазон условного прохода:
  зкл хл – полный проход 50 – 1400 мм (исполнение из отливок стали 20ГЛ);
  зкс хл –  не полный проход 15 – 40 мм (исполнение из прокатной стали 09г2с).
• Исполнение климатическое ХЛ по ГОСТ 15150-69, температура окружающей среды от -60°С до +40°С.
• Рабочие среды - неагрессивные жидкие и газообразные среды.
• Температура рабочей среды от -60 до +425°С
• Класс герметичности по ГОСТ 54808 – «А».
• Присоединение:
  зкл – фланцевое (поставляется с КОФ и крепежом)
  зкс –  муфтовое, фланцевое и под приварку.

• Управление:
  зкл – ручное маховиком, ручное механическим редуктором, электромеханическое электроприводом (ЭП);
  зкс –  ручное маховиком.

Соответствие и технические регламенты ТР ТС 010; ТР ТС 012; ТР ТС 032 ( сертификаты и документация)

• Изготовление и поставка ТУ 3742-003-27844275-2014

Параметры надёжности:

• Назначенный срок службы до 30 лет.
• Наработка на отказ - 800 циклов.
• Установленный средний ресурс 3000 циклов.
• Гарантия консервации два года со дня отгрузки (хранение).
• Гарантия 12 месяцев со дня ввода в эксплуатацию.

Выбирайте задвижки клиновые по материалу исполнения:

• ЗКЛ задвижки 20Л  -  из углеродистой литой стали.
• ЗКЛ задвижки 20ГЛ  -  из легированной литой стали.
• ЗКЛ задвижки 12х18н9тл  - из нержавеющей литой стали.
• ЗКС задвижки стальные 20  -  из углеродистой прокатной стали.
• ЗКС задвижки 09г2с  -  из легированной прокатной стали.
• ЗКС задвижки 12х18н10т  - из нержавеющей прокатной стали.
